Дисковые
варисторы

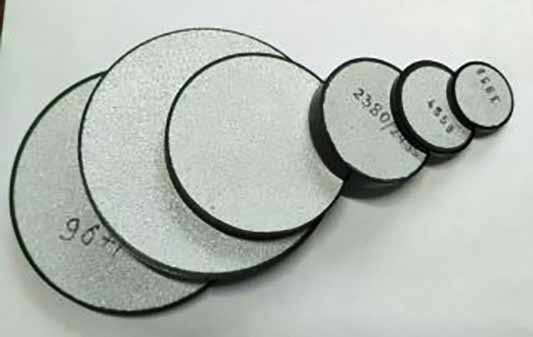

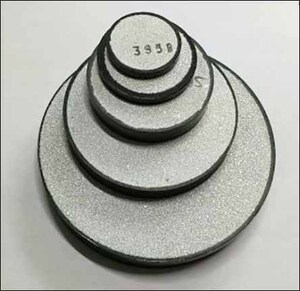

Дисковые варисторы изготовлены из оксидно-цинковой керамики. На противоположные стороны дисков напылены алюминиевые электроды.

Варисторы имеют диаметры от 36 до 115 мм и толщину от 2,5 до 25 мм, выпускаются в бескорпусном исполнении для прижимного монтажа, а также в корпусах с выводами под винтовое соединение (см. Варисторы для силовой электроники).

Скачать

Назначение

Дисковые оксидно-цинковые варисторы предназначены для ограничения импульсных перенапряжений в устройствах силовой электроники.
Рассчитаны на рабочие напряжения от 120 В до 2200 В.
Максимальная амплитуда импульса 8/20 мкс - 30, 50, 70, 100, 200 кА. Она зависит от расположения защищаемого контура относительно грозового разряда и определяется диаметром варистора.
Обладают быстродействием ~ 25 нс, большой энергоемкостью, высокой стойкостью к ионизирующему излучению.
Имеют низкий температурный коэффициент изменения рабочего тока.
Рабочий диапазон температур -40…..+85 °С.
Относительная влажность не более 80%

КАК ВЫБРАТЬ ВАРИСТОР

Чтобы самостоятельно подобрать варистор, учитывайте:

Рабочее напряжение варистора, длительно приложенное к варистору, должно быть на 10-20% выше номинального сетевого напряжения.
Энергию поглощаемого импульса. Чем выше выбор, тем надежнее защита.
Максимальную амплитуду импульсного тока грозового импульса 8/20 мкс (обычно от 10 до 100 кА). Она зависит от расположения защищаемого контура относительно грозового разряда.
Размер и соответствие условиям монтажа.
